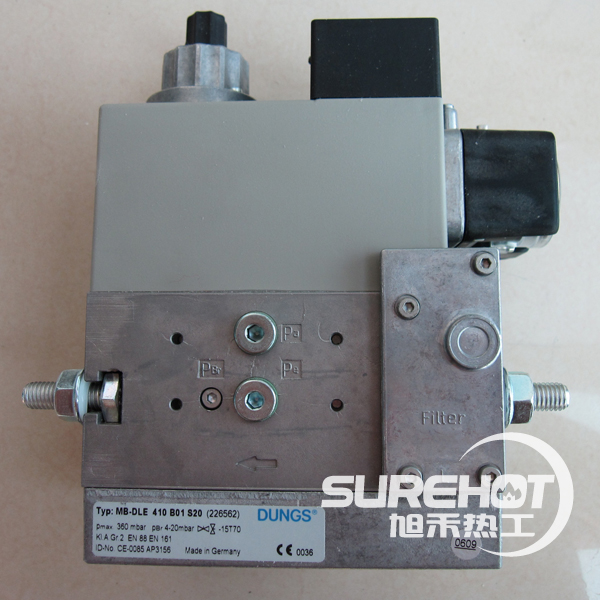

產品說明 -- 冬斯MBD 407 B01 S20

產品介紹 DUNGS燃氣多功能組合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式 污物沉積器：精濾器 一個調節器和兩個閥門：B01 戀歌快速開啟閥門 一個快速開啟閥門和一個緩慢開啟閥門 符合DIN EN 161 A級2類要求的可達360mbar的電磁閥 運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力 在低壓力差的情況下達到高流量值 閥門V2的主流量節流器 液壓開啟滯后 符合ISO7/1的管螺紋法蘭聯結 安裝簡便，尺寸小，重量輕 型號表 型號 DN/Rp 開啟時間s MBD405B01 Rp1/2 <1 MBD407B01 Rp1/2 <1 MBDLE405B01 Rp3/4 20 MBDLE407B01 Rp3/4 20 MBD410B01 Rp1 <1 MBD412B01 Rp1 <1 MBDLE410B01 Rp1-1/4 20 MBDLE412B01 Rp1-1/4 20 MBD415B01 Rp1-2 <1 MBDLE415B01 Rp1-2 20 MBD420B01 Rp1-2 <1 MBDLE420B01 Rp1-2 20 技術參數 額定內徑 MB-...405/407B01 Rp1/2，3/4 MB-...410/412B01 Rp3/4，1，1-1/4 MB-D...415B01 Rp1，1-1/4，1-1/2，2 MB-D...420B01 Rp1，1-1/4，1-1/2，2 較大工作壓力 好360mbar 輸出壓力范圍 MB-...S20/S22 Pa:4mbar 好 20mbar MB-...S50/S52 Pa:4mbar 好 50mbar 壓力等級 PN 1 介質 1，2，3氣體系列的燃氣及其他中性氣態介質 環境溫度 -15ºC到+70ºC（在液化氣設備中使用時，MB-D...不得在低于0ºC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料） 過濾 0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。 壓力監控器 可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。 壓力調節單元 壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A 級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過高部的排氣管道。具有內置脈沖分支頭 電磁閥V1 閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。 電磁閥V2 閥門符合DIN EN 161 A 級2類要求 MB 快關 快開 無主節流器 MB-D 快關 快開 有主節流器 MB-DLE 慢關 慢開 有主節流器 MB-LE 慢關 慢開 無主節流器 測試及點火燃氣接頭 G1/8，符合DIN ISO 228 燃燒器壓力監控PBr 接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。 電壓/頻率 交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V 電氣連接 對閥門和壓力監控器使用符合DIN EN 175 301-803 啟動時間 100%ED 接觸燃氣部分的材料 外殼 壓鑄鋁 隔膜，密封件 NBR基材料，硅橡膠 電磁傳動裝置 鋼材，黃銅，鋁 安裝位置 垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。 終端觸點 終端觸點K01/1可安裝于閥門V2上，（經DIN檢測）
