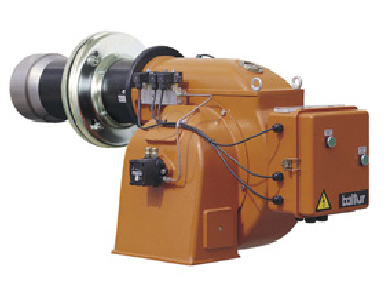

技術參數 - 百得BT34 DSG

法蘭尺寸 - 百得BT34DSG

型號	百得BT34DSG
I	170	mm
L	200-245	mm
M	M8
N	105	mm

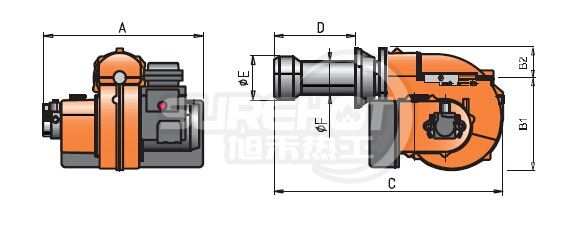

外形尺寸 - 百得BT34DSG

型號	百得BT34DSG
A	460	mm
B1	270	mm
B2	110	mm
C	740	mm
D	110-350	mm
F	135	mm

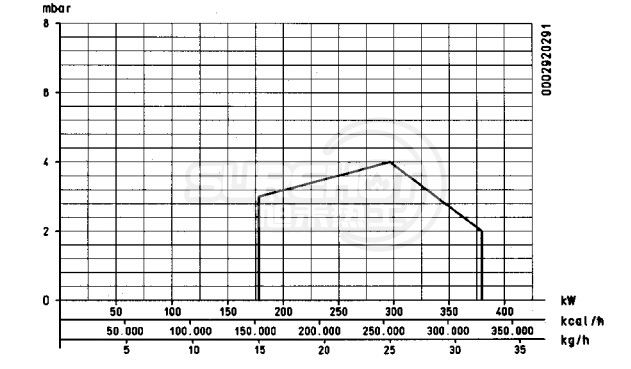

負荷圖 - 百得BT34DSG

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BT34DSG

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得BT34 DSG

	包裝長度(L)	1080	mm
	包裝寬度(W)	530	mm
	包裝高度(H)	460	mm
	包裝重量	40	kg
