技術參數 - 百得BT14 DSGW

較小功率輸出	89	kW
較大功率輸出	172	kW
較小燃油流量	7.5	KG/h
較大燃油流量	14.5	KG/h
較大燃料粘度	1.5	°E
電機額定功率	0.13	kW
電源供應相數	1	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	220	V
重量	20	kg

法蘭尺寸 - 百得BT14DSGW

型號	百得BT14DSGW
I		mm
I1		mm
L 小	130	mm
L 大	155	mm
M	M8
N	105	mm

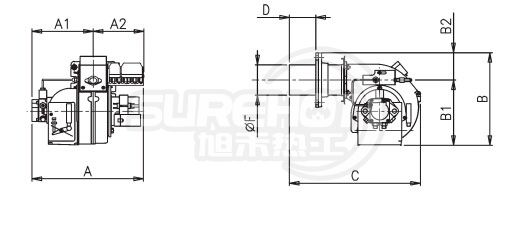

外形尺寸 - 百得BT14DSGW

型號	百得BT14DSGW
A	405	mm
A1	245	mm
A2	160	mm
B	275	mm
B1	205	mm
B2	70	mm
C	550	mm
D小	80	mm
D大	250	mm
F	95	mm

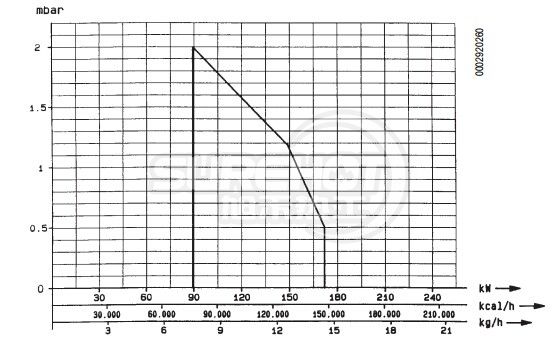

負荷圖 - 百得BT14DSGW

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BT14DSGW

4Gr54Sw5bC65a+4" src="http://m.bsnetwork.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px; font-size: 12px" ul="" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT14 DSGW

	包裝長度(L)	600	mm
	包裝寬度(W)	460	mm
	包裝高度(H)	290	mm
	包裝重量	24	kg
