技術參數 - 百得SPARK GAS30P

較小功率輸出	60	kW
較大功率輸出	300	kW
較小燃氣流量	6	M³/h
較大燃氣流量	30	M³/h
電機額定功率	0.37	kW
電源供應相數	1	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	220	V
重量	--	kg

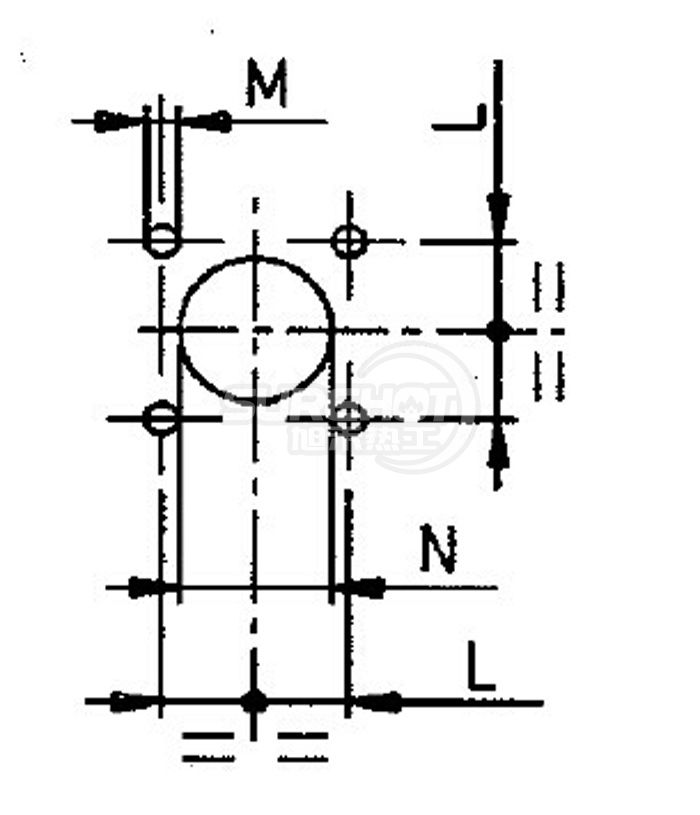

法蘭尺寸 - 百得SPARK GAS30P

型號	百得SPARK GAS30P
L較大	175	mm
L較小	140	mm
M	M12	mm
N	150	mm

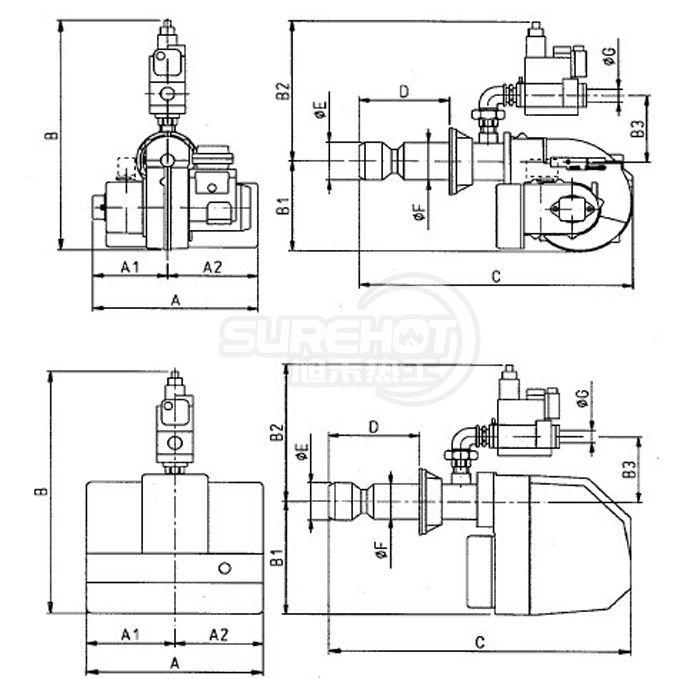

外形尺寸 - 百得SPARK GAS30P

型號	百得SPARK GAS30P
A	490	mm
A1	245	mm
A2	245	mm
B	755	mm
B1	275	mm
B2	480	mm
B3	200	mm
C	860	mm
D較大	300	mm
D較小	170	mm
E	135	mm
F	135	mm
G(R/P)	1”1/4	mm

負荷圖 - 百得SPARK GAS30P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得SPARK GAS30P

4Gr54Sw5bC65a+4" src="http://m.bsnetwork.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 舉例：
• 燃燒器輸出功率 = 500 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.4 m (中間值)

包裝說明 - 百得SPARK GAS30P

	包裝長度(L)	940	mm
	包裝寬度(W)	490	mm
	包裝高度(H)	390	mm
	包裝重量	32	kg
