技術參數 - 利雅路P200 P/G

法蘭尺寸 - 利雅路P200 P/G

型號	利雅路P200 P/G
L	260	mm
M	-	mm
N	M16	mm
O	255	mm

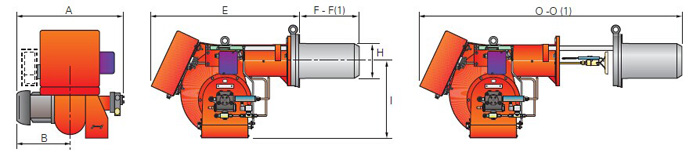

外形尺寸 - 利雅路P200 P/G

型號	利雅路P200 P/G
A	796	mm
B	396	mm
E	890	mm
F-F(1)	391-501	mm
H	250	mm
I	467	mm
O-O(1)	1280-1390	mm

負荷圖 - 利雅路P200 P/G

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路P200 P/G

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路P200 P/G

	包裝長度(L)	1500	mm
	包裝寬度(W)	930	mm
	包裝高度(H)	905	mm
	包裝重量	220	kg
